DENAFRIPS TERMINATOR 15th
ממיר DAC R2R מאוזן ברמת רפרנס **הזמנה מוקדמת**
מק"ט:
מאפיינים בולטים
- ארכיטקטורת R2R + DSD ייעודית, True balanced 26BIT R2R + 6BIT DSD, עם מערכי נגדים Thin Film בדיוק 0.005%
- ספק כוח לינארי אטום ובעל רעש נמוך במיוחד, עם בידוד מלא בין לוחות הדיגיטל וה R2R
- שעוני OCXO איכותיים במיוחד, יחד עם Adaptive FIFO Buffer ו Reclocking להפחתת jitter ושיפור רזולוציה
- תמיכה מתקדמת בפורמטים, DSD1024 ו PCM1536 בכניסות USB ו I2S
- מבחר כניסות עשיר כולל Dual AES/EBU, I2S דרך HDMI ו RJ45, ו USB Type B, כולל אפשרויות פילטר Sharp או Slow והגדרות I2S
The Denafrips Terminator 15th is an excellent DAC. It has a sound competitive with very high-end DACs, but without the full high-end price.- The Absolute Sound
סקירה
Denafrips Terminator 15th נבנה כמקור דיגיטלי ואנלוגי רב תכליתי למערכות Hi Fi מהשורה הראשונה. הוא עושה שימוש בעיבוד אותות ישיר באמצעות FPGA, ללא שבבי DAC סטנדרטיים, ובתצורת True NOS אמיתית. כל שלב בממיר תוכנן מתוך מטרה אחת, צמצום רעש, הורדת jitter, ושמירה על שלמות האות לכל אורכו.
זהו ממיר שמיועד למערכות קצה, למאזינים שמחפשים לא רק רזולוציה גבוהה, אלא גם עומק, זרימה טבעית, ומעורבות מוזיקלית יוצאת דופן.
ארכיטקטורת R2R ו FPGA
בלב ה Terminator 15th נמצאות רשתות R2R מאוזנות לחלוטין, עם נגדים ברמת דיוק גבוהה במיוחד, הנשלטות על ידי FPGA ייעודי. עיבוד האות מתבצע ישירות ב FPGA, תוך אופטימיזציה של המעגלים הקריטיים, ללא תלות בשבבי המרה מסחריים. הבחירה ב True NOS מאפשרת שמירה על שלמות האות המקורי, ללא פילטרים דיגיטליים פולשניים.
הפרדה מלאה בין דיגיטל לאנלוג
הממיר כולל הפרדה פיזית וחשמלית מוחלטת בין לוח העיבוד הדיגיטלי לבין מערכי ה R2R האנלוגיים. שני האזורים מקושרים אך ורק דרך מודול השעון OCXO, מה שמפחית רעשים פנימיים, משפר את יחס האות לרעש, ותורם לרקע שקט במיוחד.
FIFO, Re Clock ושעוני OCXO כפולים
כל האותות הדיגיטליים עוברים דרך FIFO buffer אדפטיבי, ולאחר מכן עוברים Re clock באמצעות זוג שעוני OCXO מדויקים במיוחד בתדרים 45.1584MHz ו 49.152MHz. השעונים מבוססים על קריסטלים בתצורת Oven Controlled, עם שליטה תרמית מלאה, רעש פאזה נמוך במיוחד ויציבות יוצאת דופן.
התוצאה היא jitter מזערי, מיקוד גבוה, ושחזור מדויק של מיקרו ודינמיקה.
יציאת שעון OCXO מדויקת
ה Terminator 15th כולל יציאת Clock Out מדויקת במיוחד, המאפשרת סנכרון רכיבים נוספים במערכת. היציאה תומכת בתדרי שמע 44.1kHz ו 48kHz, ובתדרי שעון 22.5792MHz, 24.576MHz, 45.1584MHz ו 49.152MHz, לטובת אינטגרציה מושלמת עם רכיבי קצה נוספים.
ספק כוח לינארי ותצורת Box Within Box
ספק הכוח של Terminator 15th בנוי כיחידה לינארית ייעודית, הכלואה במארז מתכתי נפרד בעובי 1.5 מ"מ, עם מחיצת פלדה נוספת בין ספק הכוח ללוח ה DAC. תצורה זו מספקת בידוד EMI ו EMF ברמה גבוהה במיוחד.
המערכת עושה שימוש בשני שנאי O core נפרדים לדיגיטל ולאנלוג, קבלי אגירה בעלי ESR נמוך במיוחד, וספק כוח רב שלבי סופר לינארי, המספק מתח נקי, יציב ומדויק לכל חלק בממיר.
עיצוב ובנייה
הממיר בנוי במארז אלומיניום אנודייזד, בעיצוב קלאסי ונקי, עם גימור מוקפד ותחושת מוצר פרימיום מובהקת. המידות הקלאסיות מאפשרות שילוב טבעי במערכות High End קיימות, והבנייה המסיבית תורמת גם ליציבות מכנית ולהפחתת רעידות.
למי מיועד ה Terminator 15th
זהו ממיר שמיועד לאודיופילים מנוסים, לבעלי מערכות קצה, ולמי שמחפש את רמת הביצוע הגבוהה ביותר ש Denafrips יודעת להציע. הוא אינו מתמקד רק במדידות או ברזולוציה טכנית, אלא בשחזור מוזיקה שלם, טבעי ומעורר רגש.
תאימויות
- CD/מחשב/סטרימר
- מגבר אוזניות
- מגבר אודיו בייתי
מה בקופסה
- DAC בלבד, ללא כבל חשמל וללא שלט
- מדריך משתמש והנחיות התקנה
מאפיינים טכניים
| שם הדגם | Denafrips Terminator 15th |
| ארכיטקטורת המרה | Proprietary R2R + DSD Architecture, True balanced 26BIT R2R + 6BIT DSD (32 steps FIR Filters), Matched Precision Thin Film 0.005% R-2R Network Arrays |
| מאפיינים עיקריים | Encapsulated Ultra Low Noise Power Supply, High-end Oven Controlled Crystals OCXO, Total isolation of Digital and R-2R Boards, Adaptive FIFO Buffer and Reclocking, DSD1024, PCM1536 Supports On USB & I2S Input, Proprietary USB Audio Solution via STM32F446 Advanced AMR Based MCU, Licensed Thesycon USB Driver For Windows Platform, Driverless On Mac & Linux, Dual AES/EBU Input Supports, Sharp/Slow Filters Option, I2S Pinout Configuration, I2S DSD Channel Swap Configuration |
| תמיכת DSD | DSD64 / 2.8224MHz (DoP) on Coax/AES/Opt Input, DSD1024 / 45.1584MHz on USB & I2S Input Only |
| תמיכת PCM | 24bits / 44.1, 48, 88.2, 96, 176.4, 192KHz on all input, 1536KHz on USB & I2S Input |
| כניסות דיגיטליות | Coax via RCA, OPT x 1, AES/EBU x 2 (Dual AES/EBU L/R Channel Input Supported), USB2.0 Type B, I2S via HDMI LVDS, I2S via RJ45 LVDS, I2S via RJ45 LVCMOS |
| יציאות אנלוגיות | RCA at 2.2Vrms, 625 Ω, XLR at 4.4Vrms, 1250 Ω |
| מצבי דגימה | Non-Oversampling NOS, Oversampling OS |
| מתח הזנה | 115VAC 60Hz, 230VAC 50Hz |
| צריכת חשמל | ≤20W |
| תגובת תדר | 20-80 KHz (+1/-3dB) |
| THD+N | 0.0015% (a weighted) |
| יחס אות לרעש | 129dB |
| טווח דינמי | >132dB |
| זליגת ערוצים | -120dB |

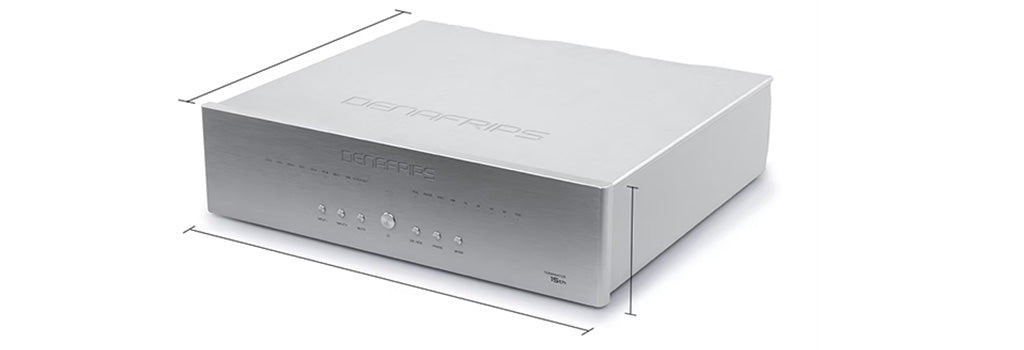

| מידות | 385×435×110mm |
| משקל נטו | 18 Kg |
| משקל ברוטו | 22.8Kg (weight of product+packaging) |
| צבע | Silver / Black |
| אחריות | 12 Months |
אחריות
שנה ע"י היבואן, צור סחר
שאלות ותשובות
מהו סוג ההמרה ב-Terminator 15th?
זהו ממיר R2R מאוזן אמיתי (True Balanced R2R), בארכיטקטורה ייעודית ל-PCM ול-DSD (Proprietary R2R + DSD Architecture), עם מערכי נגדים מדויקים במיוחד (Matched Precision Thin Film 0.005% R-2R Network Arrays). המימוש כולל 26BIT R2R ו-6BIT ל-DSD, עם פילטרים מסוג FIR (32 steps FIR Filters).
מהן נקודות המפתח במבנה ובשיכוך רעשים?
הממיר כולל ספק כוח אטום ורעש נמוך במיוחד (Encapsulated Ultra Low Noise Power Supply), בידוד מלא בין לוחות הדיגיטל ורשתות ה-R2R (Total isolation of Digital and R-2R Boards), ובאפר FIFO אדפטיבי עם סנכרון מחדש (Adaptive FIFO Buffer and Reclocking) לצמצום jitter ושיפור יציבות התזמון.
מה תפקיד שעוני OCXO בממיר?
נעשה שימוש בשעוני OCXO איכותיים (High-end Oven Controlled Crystals OCXO) כדי לספק יציבות גבוהה ורעש פאזה נמוך, מה שתורם לתזמון מדויק יותר ולרקע נקי יותר.
מה התמיכה בפורמטים ובקצבי דגימה?
ב-USB וב-I2S יש תמיכה עד PCM1536 ועד DSD1024 (DSD1024, PCM1536 Supports On USB & I2S Input). בכניסות Coaxial, AES ו-Optical יש תמיכה ב-DSD64 דרך DoP (DSD64 / 2.8224MHz DoP on Coax/AES/Opt Input). ב-PCM יש תמיכה ב-24bit בקצבים 44.1, 48, 88.2, 96, 176.4 ו-192kHz בכל הכניסות, ועד 1536kHz ב-USB וב-I2S.
מה מאפייני פתרון ה-USB?
ה-USB משתמש בפתרון ייעודי של Denafrips (Proprietary USB Audio Solution) המבוסס על STM32F446 (Advanced ARM Based MCU). ב-Windows יש דרייבר של Thesycon (Licensed Thesycon USB Driver), וב-Mac ו-Linux העבודה היא ללא דרייבר (Driverless).
אילו אפשרויות פילטר והגדרות I2S קיימות?
יש אפשרות בחירה בין פילטרים Sharp ו-Slow (Sharp/Slow Filters Option). בנוסף קיימת אפשרות להגדרת Pinout ל-I2S (I2S Pinout Configuration) והחלפת ערוצי DSD ב-I2S (I2S DSD Channel Swap Configuration), כדי להתאים למקורות שונים.
אילו כניסות דיגיטליות קיימות?
Coaxial דרך RCA, כניסת Optical אחת (OPT x 1), שתי כניסות AES/EBU (AES/EBU x 2) עם תמיכה ב-Dual AES/EBU לערוצי L/R (Dual AES/EBU L/R Channel Input Supported), USB2.0 Type B, ו-I2S דרך HDMI בממשק LVDS (I2S via HDMI LVDS) וכן I2S דרך RJ45 בממשקי LVDS ו-LVCMOS (I2S via RJ45 LVDS, I2S via RJ45 LVCMOS).
אילו יציאות אנלוגיות קיימות ומה רמות היציאה?
יש יציאת RCA ברמת 2.2Vrms עם התנגדות יציאה 625Ω, ויציאת XLR ברמת 4.4Vrms עם התנגדות יציאה 1250Ω.
מה מצבי העבודה של הדגימה?
שני מצבי עבודה, NOS (Non-Oversampling) ו-OS (Oversampling), לבחירה לפי הטעם והמערכת.
מאמרים וסקירות
The Denafrips Terminator 15th is an excellent DAC. It has a sound competitive with very high-end DACs, but without the full high-end price. It sounds different from other excellent DACs in the next price range up, but that difference is sometimes to the advantage of the Terminator. I think these differences will be appealing to a group of listeners who want the sense of maximum transparency to the source. This is an exciting DAC.
- The Absolute Sound
